Descripción

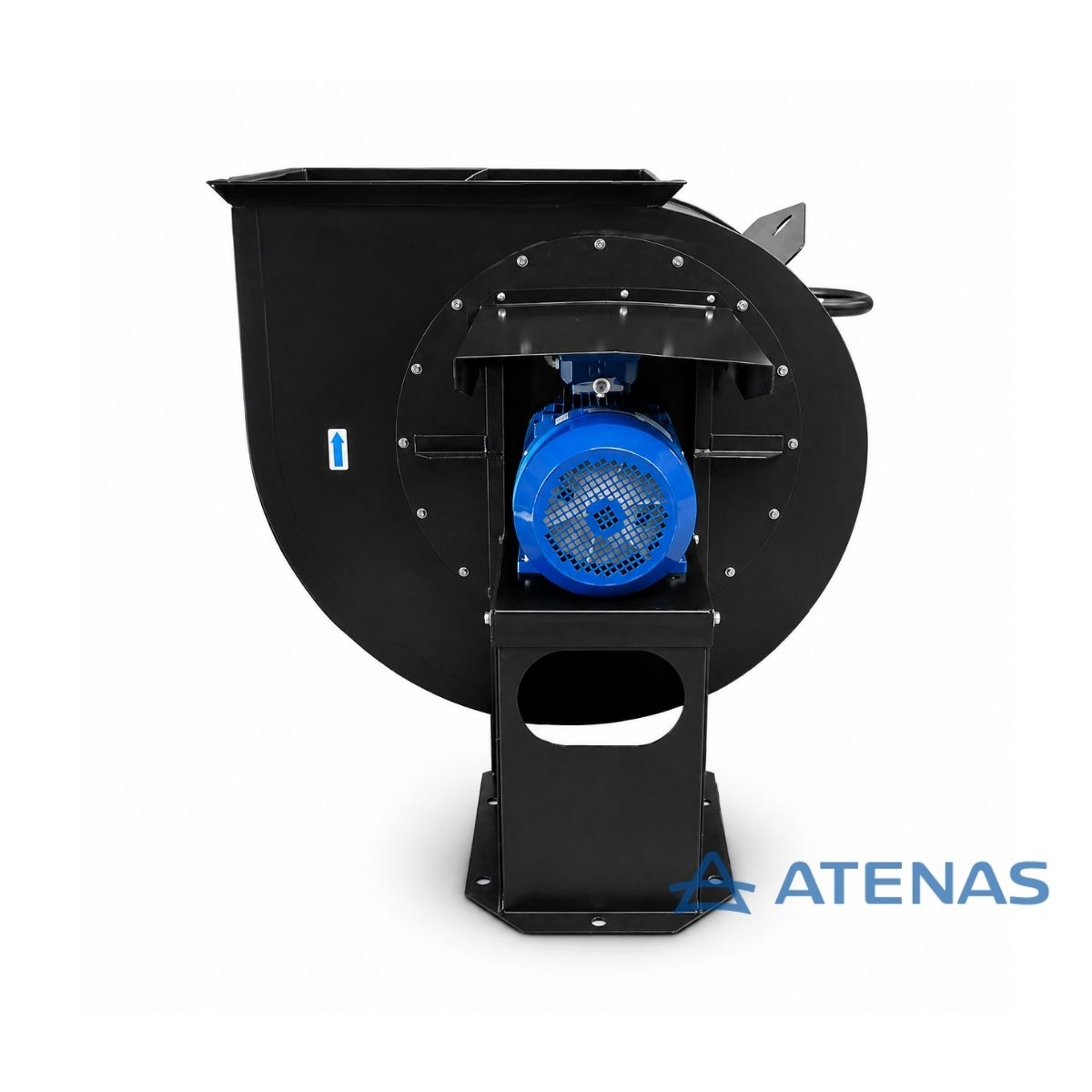

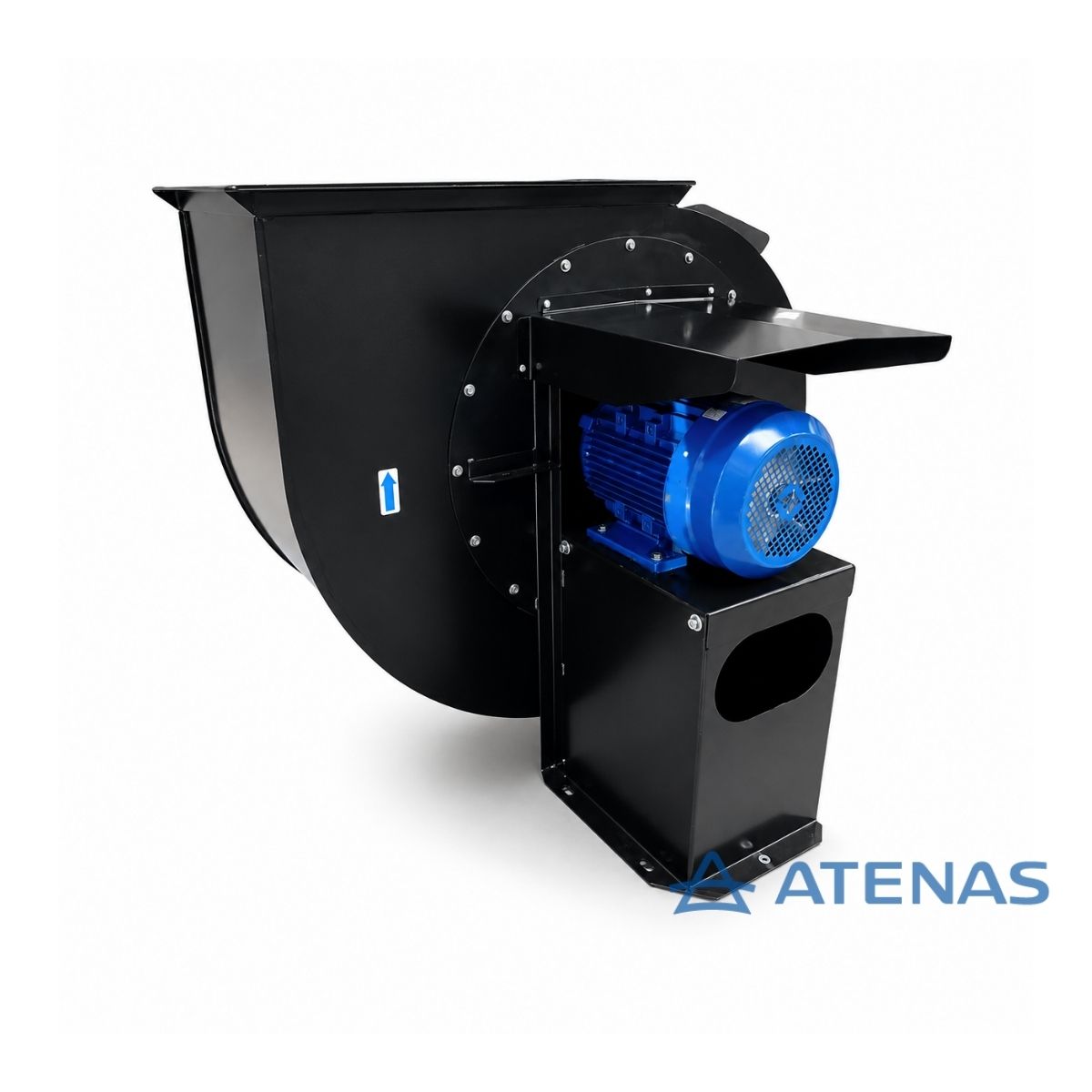

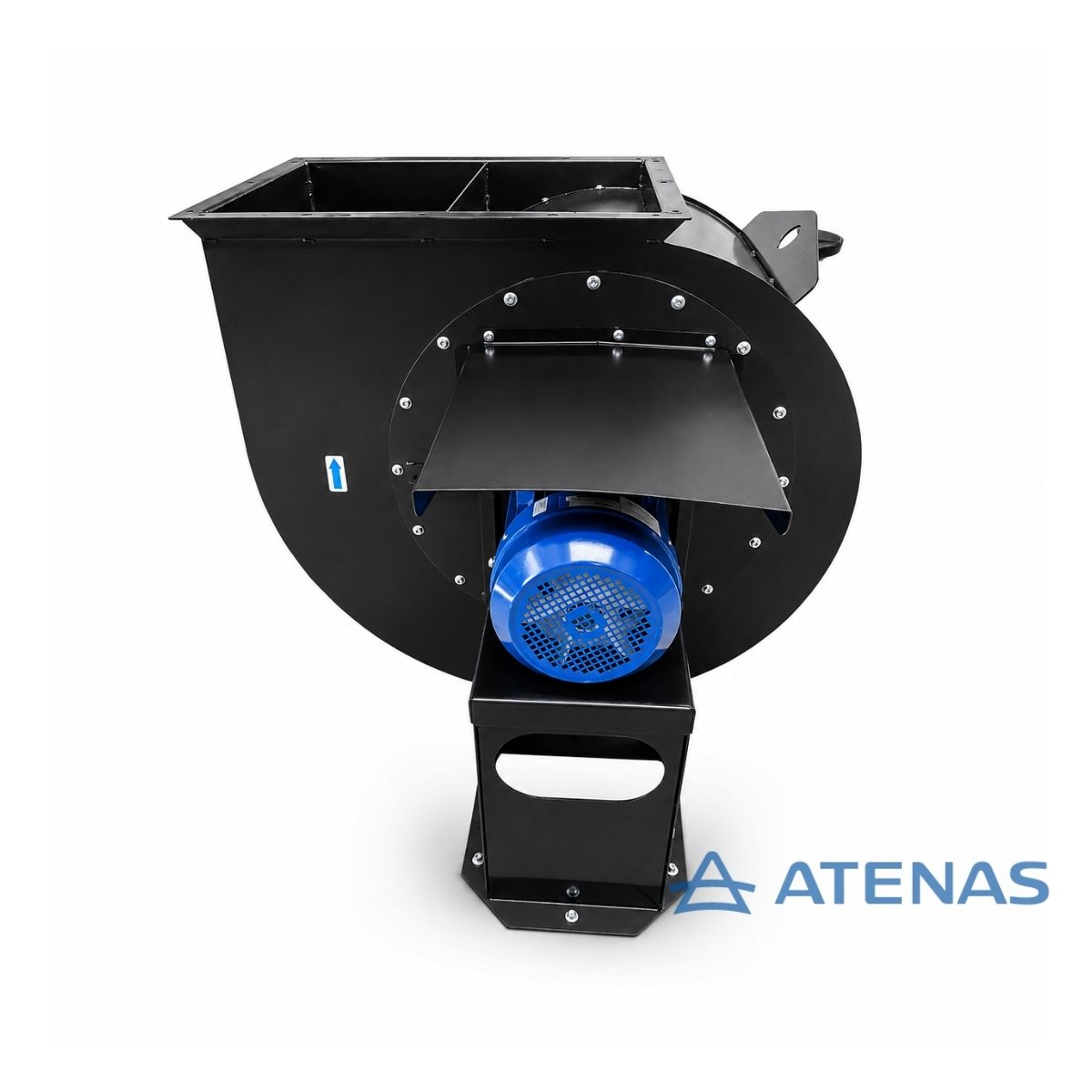

Extractor Centrífugo 520 Ø 1400RPM 380V SBT520-4P ha sido diseñado para brindar un equilibrio perfecto entre caudal potente y presión constante, ideal para instalaciones de extracción en ambientes exigentes. Gracias a su motor trifásico de 3 HP a 1400 RPM, este equipo garantiza rendimiento estable y eficiente, incluso en ductos con filtros metálicos o trayectos extensos.
Características principales:
- Entrada redonda: 520 mm, diseñada para captar grandes volúmenes de aire, perfecta para campanas, cabinas o recintos industriales.
- Salida rectangular: 390 mm x 570 mm, ideal para conectar a ductos amplios o sistemas de evacuación vertical y horizontal.
- Motor: Marcas (Atenas, Czerweny o Mec), trifásico de 3 HP a 1400 RPM, con protección IP55, desarrollado para trabajo continuo y entornos con exigencias térmicas o contaminantes.
- Rodamientos blindados SKF: Proporcionan larga vida útil, baja fricción y funcionamiento silencioso en jornadas intensivas.
- Carcasa cerrada: Asegura la protección del motor frente a polvo, grasa y humedad, incluso en cocinas industriales.
- Caudal de aire de 170 m³/min (boca libre): Ideal para extraer humo, vapores, gases calientes o aire viciado en grandes volúmenes.
- Presión máxima de 60 mm col. agua: Perfecto para instalaciones con curvas, filtros o largas distancias de ductos.
- Estructura robusta: Construida en chapa 16 (1,63 mm) de acero SAE1010 soldado, brinda resistencia y estabilidad estructural en uso intensivo.
- Turbina de hierro: Con álabes curvados hacia atrás, perfil aerodinámico autolimitante de potencia, balanceada estática y dinámicamente.
- Pintura poliéster electrostática: Aplicada en polvo y curada a 200 °C, color negro, con alta resistencia térmica y anticorrosiva.
- Protección IP55: Ideal para ambientes industriales con vapores, humedad, polvo o grasa suspendida en el aire.
En caso de ser instalado para una campana de cocina industrial, le podría interesar Filtros Metálicos de nuestra fabricación.
El extractor centrifugo 520 Ø 1400RPM 380V combina potencia, eficiencia energética y resistencia estructural en un equipo de alto rendimiento pensado para uso industrial continuo. Es la opción ideal para aplicaciones profesionales donde la ventilación confiable es esencial. Garantía de 2 años.
- Q = Caudal boca libre: 170 m³ por minuto
- Q = Caudal a máxima presión: 98 m³ por minuto
- PS = Presión máxima: 60 mm columna de agua
Preguntas Frecuentes:
¿Qué medidas de entrada y salida tiene el extractor?
Tiene una entrada redonda de 520 mm de diámetro y una salida rectangular de 390 mm x 570 mm, pensada para conectarse a ductos amplios de evacuación.
¿Qué potencia y velocidad de trabajo tiene?
El extractor trabaja con una potencia de 3 HP y una velocidad de 1400 RPM, con alimentación trifásica de 380V.
¿Qué caudal de aire ofrece este modelo?
El caudal de aire es de 170 m³ por minuto a boca libre y de 98 m³ por minuto a máxima presión.
¿Cómo está construida la estructura del extractor?
La estructura está construida en chapa 16 de acero SAE1010 soldado, con turbina de hierro de álabes curvados hacia atrás, balanceada estática y dinámicamente.
¿Para qué tipo de instalaciones se recomienda este extractor centrífugo?
Es ideal para instalaciones de extracción en ambientes exigentes, como campanas, cabinas, recintos industriales y sistemas con ductos extensos o filtros metálicos.
¿Sirve para extraer humo, vapores o aire viciado?
Sí. Está diseñado para extraer grandes volúmenes de humo, vapores, gases calientes o aire viciado en aplicaciones profesionales e industriales.
¿Qué protección tiene para ambientes con polvo, grasa o humedad?
Cuenta con protección IP55 y carcasa cerrada, lo que ayuda a proteger el motor frente a polvo, grasa y humedad en entornos de uso intensivo.
¿Qué garantía tiene el extractor?
El extractor cuenta con garantía de 2 años.
- Entrada: Ø 520 mm.
- Salida: 390 mm x 570 mm.
- Caudal de Aire: 170 m³ por minuto (boca libre).
- Presión Máxima: 60 mm columna de agua.
- Motor: Trifásico SKF.
- Potencia: 3 HP, 1400 RPM.
- Garantía de 2 años.
| Marca | Atenas |
|---|---|
| Diametro Boca de Entrada | 520 mm. |
| RPM | 1400 RPM |
| Voltaje | 380V |
| Caudal | De 125 a 252 m3/min. |
| Potencia | 3 Hp |
